PE Pre-Test & Visual Inspection

โหมด PE Pre-Test จะวัดแรงดันตกค้างบนสาย Protective Earth หากแรงดัน >50 V AC/DC จะแสดงผล “Fail” ทันที จากนั้นฟังก์ชัน Visual Inspection จะแสดงเช็คลิสต์บนหน้าจอให้ไล่ตรวจสอบการเดินสายและการติดตั้งตามมาตรฐาน

RCD & RDC-DD Trip Test

ทดสอบการทำงานของ RCD ประเภท A/B และ RDC-DD กลุ่มกระแส 30 mA และ 6 mA โดยกำหนดกระแสให้ Ramp ขึ้นและจับเวลา Trip Time ในเฟสและโหมดเขต TN, TT ตามเงื่อนไข IEC พร้อมแสดงผล Pass/Fail พร้อมกราฟสั้นๆ บนจอ

Nominal Voltage & Phase Sequence

วัดแรงดัน L–N และลำดับเฟส L1–L2–L3 เพื่อยืนยันการต่อสายสามเฟส โดยจะแสดงแรงดันตามค่าปกติ (230/400 V) และลำดับเฟสที่ถูกต้องบนหน้าจอสี

Auto Control Pilot & Waveform Analysis

โหมด Auto CP จะส่งสัญญาณ PWM 1 kHz ±5% เพื่อจำลองสถานะการสื่อสาร EV ใน State A–D พร้อมวิเคราะห์ waveform และแสดง Pass/Fail แบบเรียลไทม์ ช่วยตรวจสอบ Duty Cycle และสถานะการชาร์จผ่านแผนภาพบนจอ

Proximity Pilot Simulation

ฟังก์ชัน PP State จำลองค่าความต้านทานภายในสายชาร์จ (1500 Ω–100 Ω) เพื่อแสดงระดับกระแสสูงสุดที่สายรองรับ ตั้งแต่ 13 A ถึง 63 A ช่วยทดสอบความเข้ากันได้ของสายเคเบิลกับสถานี

Error Simulation

ปุ่ม ‘E’ จำลองข้อผิดพลาด Control Pilot (short to PE) และปุ่ม ‘F’ จำลอง Earth Fault (PE open circuit) เพื่อทดสอบระบบป้องกันรั่วในสถานีชาร์จ

Integration with TruTest™

เชื่อมต่อผ่าน Bluetooth 5.0 ไปยัง TruTest™ EV Charging Module บน PC หรือสมาร์ทโฟน ให้คุณจัดการ measurement data, เปรียบเทียบผลย้อนหลัง, สร้างรายงานกราฟฟิก และอัปเดตเฟิร์มแวร์ FEV350 ได้ง่ายดาย

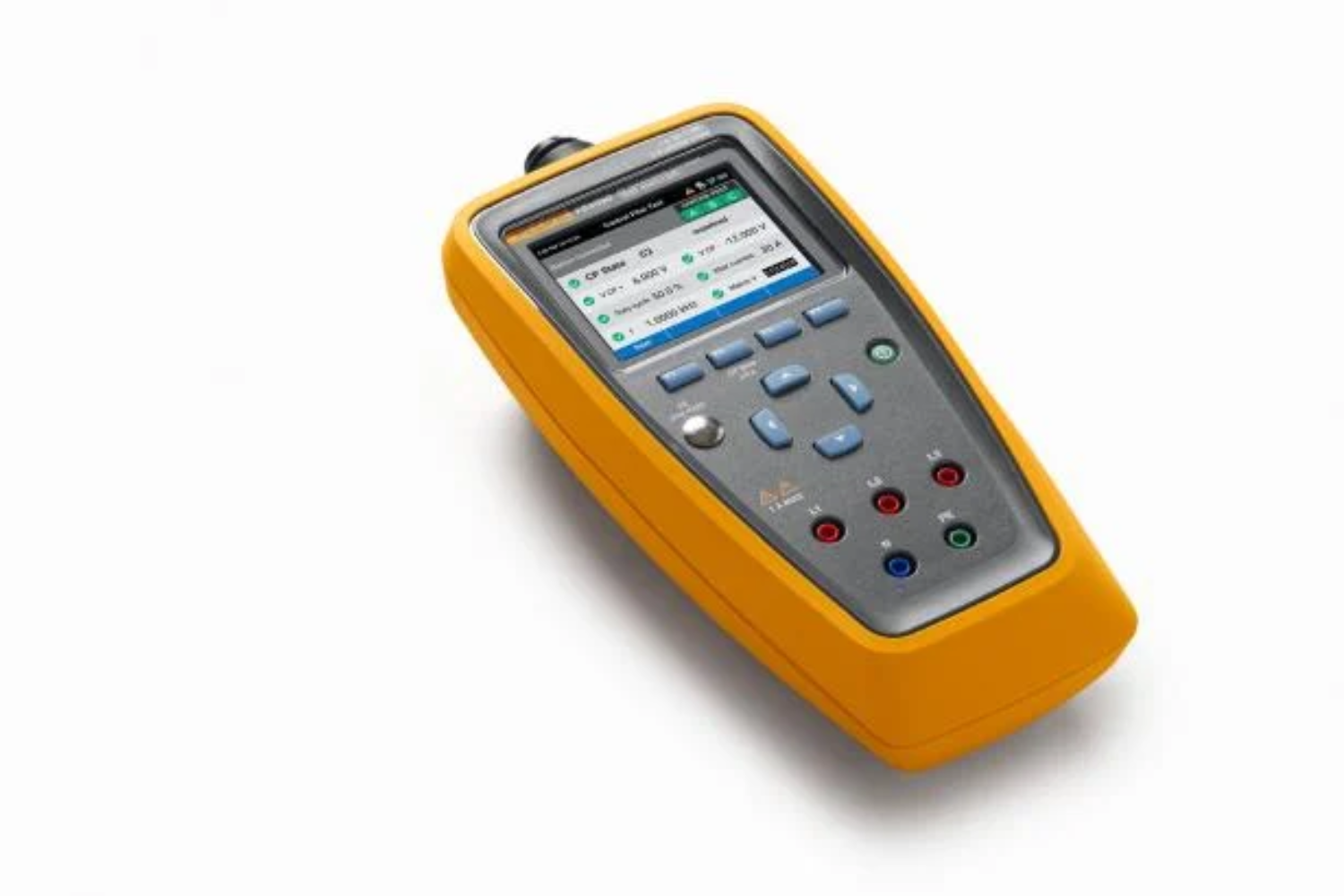

Workflow & User Interface

หน้าจอสีขนาดใหญ่มีคำแนะนำทีละขั้น พร้อมปุ่มลูกศรขึ้นลงซ้ายขวาสำหรับเลือกโหมดการทดสอบ แสดงสรุป Pass/Fail ครบทุกฟังก์ชัน และลดความซับซ้อนของการใช้งานในเหตุการณ์หน้างาน

การใช้งานภาคสนาม

ตัวเครื่องออกแบบกันฝุ่น-น้ำมาตรฐาน IP40 พร้อมแบตเตอรี่ AA 4 ก้อน ให้การใช้งานต่อเนื่อง และน้ำหนักเบาเพียง 0.9 กก. (ไม่รวมปลั๊ก) ทำให้สะดวกในการพกพาและใช้งานบนไซต์งานได้ทุกสภาพแวดล้อม

ตัวอย่างการทดสอบ

– ตรวจสอบสายดินและแรงดันตกค้างก่อนเริ่มชาร์จ
– ทดสอบ RCD/RDC-DD เพื่อยืนยันการติดตั้งระบบป้องกันลัดวงจร
– วัดแรงดันและลำดับเฟสเพื่อเช็กการเดินสายสามเฟส
– วิเคราะห์ Control Pilot waveform และ Duty Cycle สำหรับ State A–D
– จำลอง Proximity Pilot เพื่อประเมินกระแสสูงสุดของสายเคเบิล
– จำลองข้อผิดพลาด CP/PE เพื่อตรวจสอบระบบ Earth-fault detection
– ส่งข้อมูลและสร้างรายงานผ่าน TruTest™ ได้ทันที
