หลักการ OPTALIGN® Reflected Beam
Fluke 835 ใช้เทคโนโลยีสะท้อนลำแสงเลเซอร์ (reflected beam) ที่ให้ความละเอียดเชิงมุมสูงสุดโดยการวัดมุมบนตัวส่งและตัวสะท้อนเพียงคู่เดียว โครงสร้างเซนเซอร์ไม่ซับซ้อน ไม่มีชิ้นส่วนเล็กให้หาย ช่วยให้การติดตั้งรวดเร็วแม่นยำ
การแสดงค่าพร้อมกัน 3 มิติ
หลังติดตั้งเครื่องส่งบนชิ้นงานคงที่ และตัวสะท้อนบนชิ้นงานที่ต้องเคลื่อนย้าย หน้าจอจะแสดงสามพารามิเตอร์สำคัญในหน้าเดียว ได้แก่
- Offset – ค่าการเลื่อนแกนแนวตั้งฉากระหว่างพูลเลย์สองตัว
- Vertical Angle – มุมตั้งฉากที่ต้องปรับ
- Horizontal Angle – มุมแนวนอนที่ต้องปรับ
เทียบเส้นลำแสงเลเซอร์และเส้นอ้างอิงบนทั้งสองหน่วย เมื่อค่าตรงกันทั่วถึง แสดงว่าสายพานจัดแนวสมบูรณ์
ขั้นตอนการใช้งานแบบ One-Person Workflow

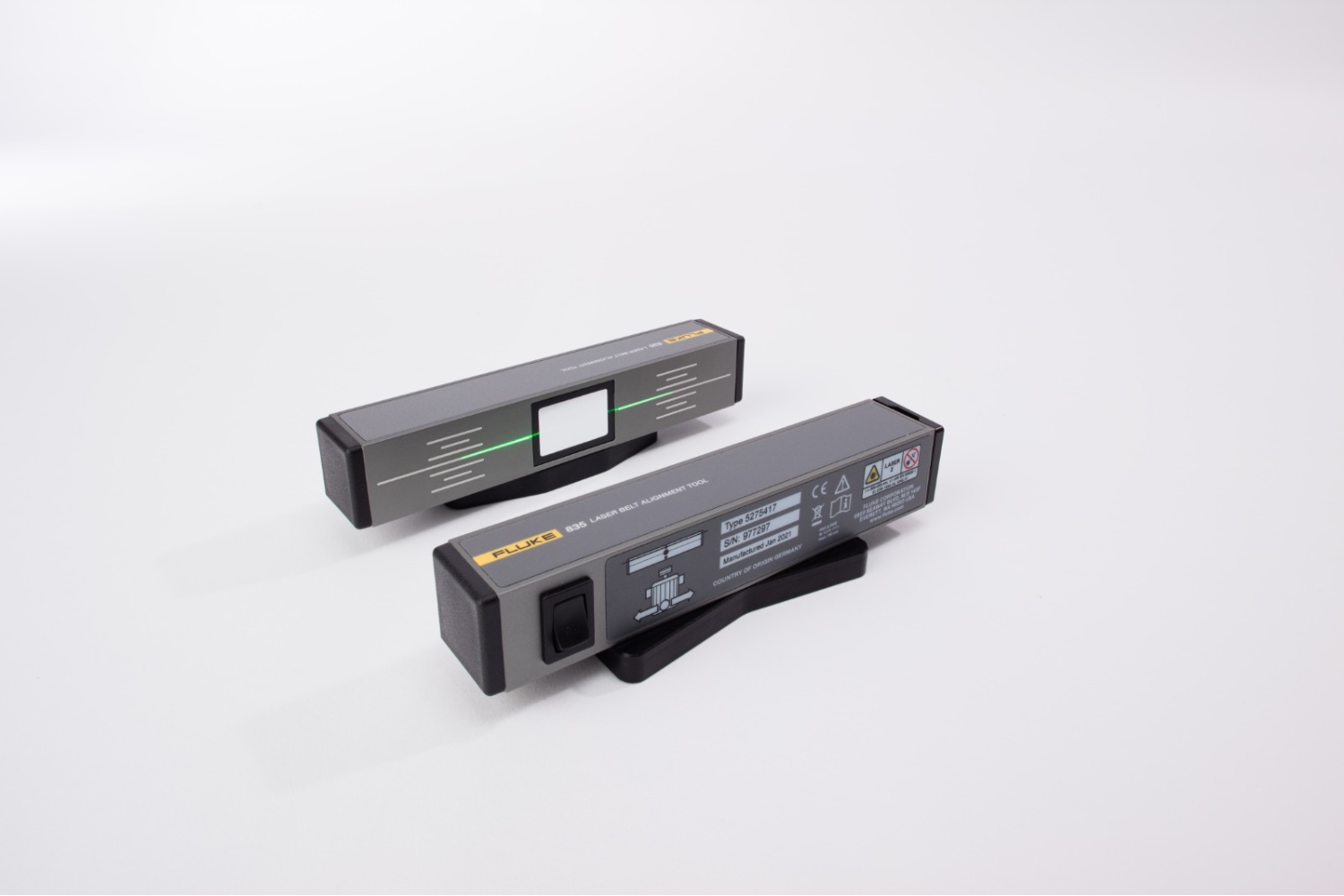

- เปิดเครื่องและติดตัวส่ง (transmitter) บนพูลเลย์คงที่ ฝังตัวสะท้อน (reflector) บนพูลเลย์ที่ต้องเลื่อน
- อ่านค่าบนหน้าจอพร้อมกันทั้ง 3 มิติ จากนั้นปรับแก้ดังนี้:
- แก้มุมตั้งฉาก (vertical) ด้วยการใส่แผ่น shim ใต้ขาตั้งพูลเลย์
- แก้ Offset ด้วยการเลื่อนพูลเลย์ตามแนวแกน
- แก้มุมแนวนอน (horizontal) ด้วยการปรับตำแหน่งพูลเลย์ในระนาบราบ
- สังเกตการเปลี่ยนของเส้นเลเซอร์บนทั้งสองหน่วย จนเส้นลำแสงและเส้นอ้างอิงสอดคล้องกัน
- กดปุ่มยืนยัน สถานะ “Aligned” จะแสดงบนหน้าจอพร้อมกันทั้ง 3 มิติ
Live Corrections & Validation
การปรับแก้ระหว่างรับชมผลแบบ Real-Time ช่วยให้คุณประหยัดเวลา ไม่ต้องถอดติดตั้งเครื่องหลายครั้ง เมื่อเส้นเลเซอร์บนตัวส่งและตัวสะท้อนสอดคล้องกับเส้นอ้างอิง คุณจะรู้ทันทีว่าการจัดแนวสำเร็จ
การเชื่อมต่อและรายงานผ่านคลาวด์
เชื่อมต่อ Fluke 835 ผ่าน Wi-Fi เพื่อส่งข้อมูลไปยังซอฟต์แวร์ ARC 4.0 บนพีซี หรือ Fluke Connect® บนสมาร์ทดีไวซ์ ข้อมูลจะถูกจัดเก็บบนคลาวด์ คุณสามารถสร้างรายงาน “As Found” และ “As Left” เพื่อเก็บประวัติการจัดแนวและแชร์กับทีมบำรุงรักษาทั่วโรงงานได้ทันที
ความทนทานระดับอุตสาหกรรม
ตัวเครื่องและตัวสะท้อนทำจากอลูมิเนียมอโนไดซ์ แข็งแรง ทนทาน กันฝุ่น-น้ำได้ตามมาตรฐาน IP65/IP67 พร้อมผ่านการทดสอบตกหล่น 2 เมตร รองรับการใช้งานในสภาพไซต์งานอุตสาหกรรมหนัก
ประโยชน์เชิงธุรกิจ
– ลดการสึกหรอของสายพาน แบริ่ง และซีล ช่วยยืดอายุการใช้งานของเครื่องจักร
– ลดต้นทุนการซ่อมบำรุงและชิ้นส่วนทดแทน
– ลดการหยุดเดินเครื่องโดยไม่คาดคิด
– ประหยัดเวลาแรงงานด้วยการทำงานคนเดียวสำเร็จภายในไม่กี่นาที
– ปรับปรุงประสิทธิภาพการผลิตและลดการสูญเสียพลังงาน
